新品发布|SIP超小体积隔离模块电源

时间:2021/5/19 10:34:05浏览次数:6591

4月19日,“西安宽禁带半导体应用研究中心”发布了基于SIP工艺的超小体积非隔离模块电源,改变了业内对模块电源外观的固有认知,让模块电源以IC的形貌展现出来,在业界引起了轰动。


近日,“西安宽禁带半导体应用研究中心”又推出了第二款基于SIP工艺的S系列模块电源产品。S系列模块电源产品是“西安宽禁带半导体应用研究中心”在SIP工艺平台下推出的第二款模块电源产品,该款产品为隔离定压系列产品。


“西安宽禁带半导体应用研究中心”是一家从事开关电源新拓扑、新器件、新封装、新应用的研究机构,其致力于宽禁带功率器件的高频应用及电源CHIP封实现方式的研究,本次推出的S系列产品是其在电源CHIP封道路上的又一次尝试。

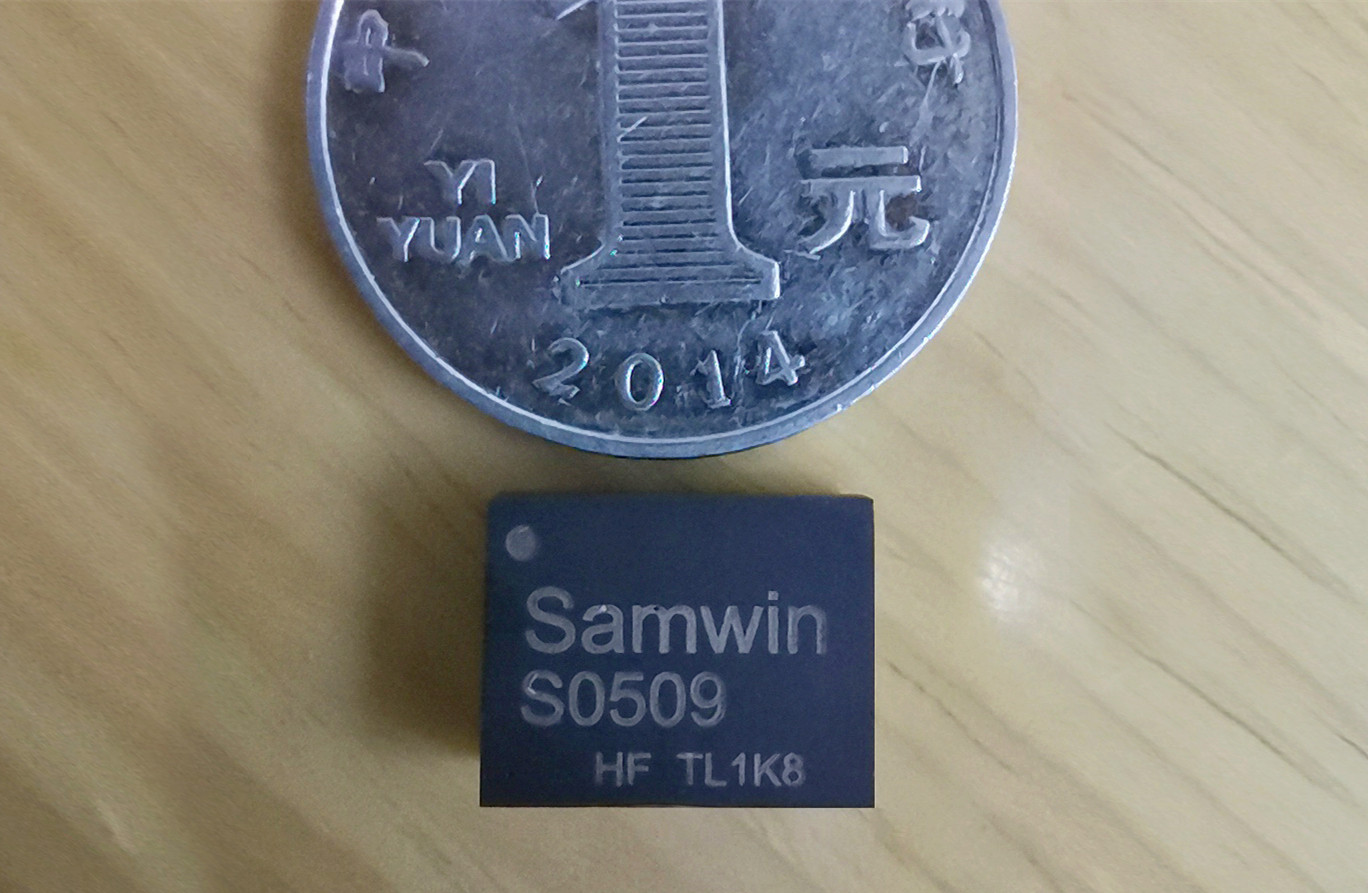

S系列电源外观图

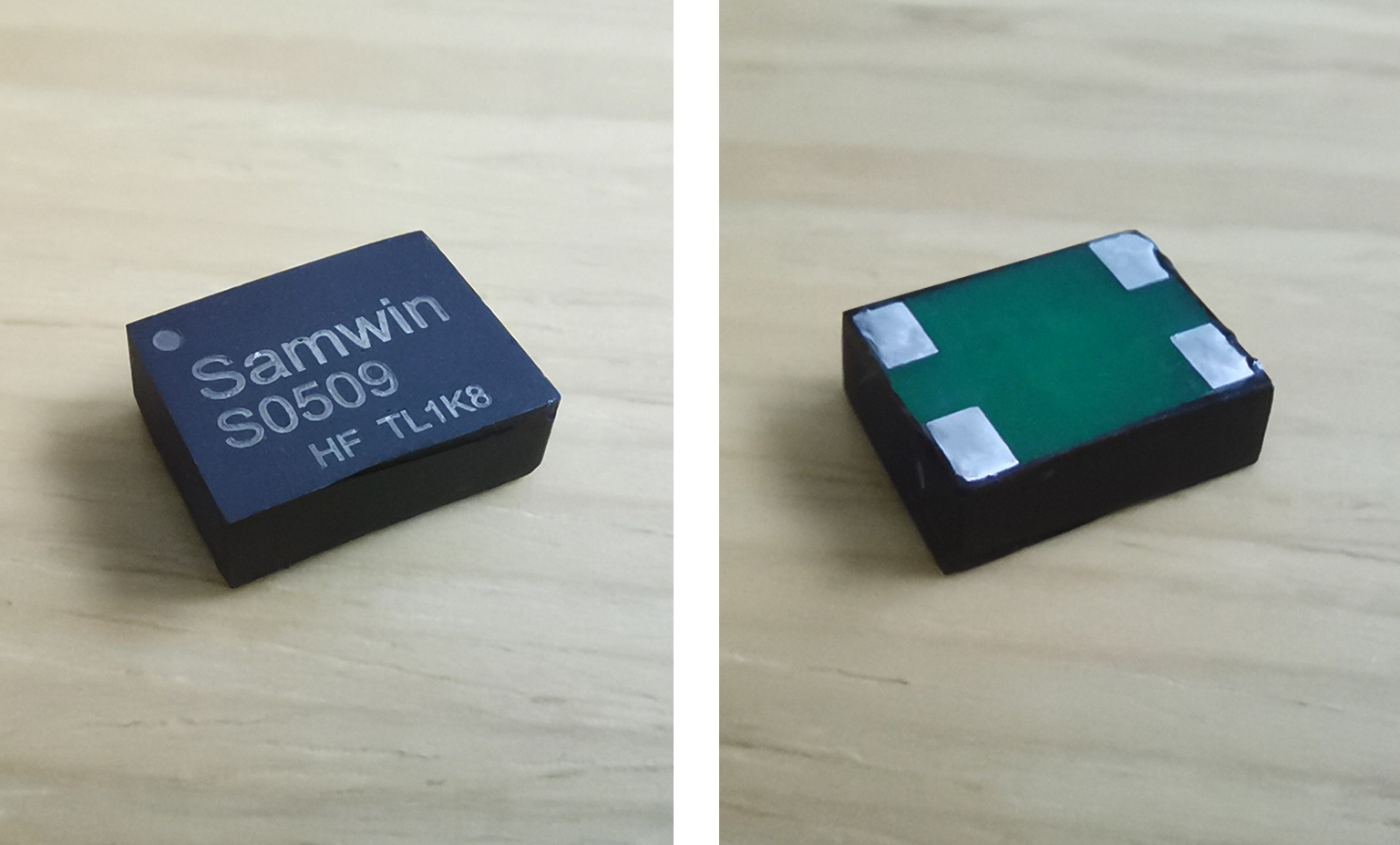

此款S系列非稳压隔离模块电源外观尺寸一致,均为12mm*9mm*4mm,采用DFN封装,共有四个管脚,分别为电压输入端口、输入接地端口、电压输出端口、输出接地端口。



S系列模块电源产品主要应用场合为PCB板极应用,在分布式电源中,需要与输入电源隔离的高精度的电源转换场合,均可使用S系列电源模块,如低频模拟电路、纯数字电路、数据交换电路、继电器驱动电路等等。

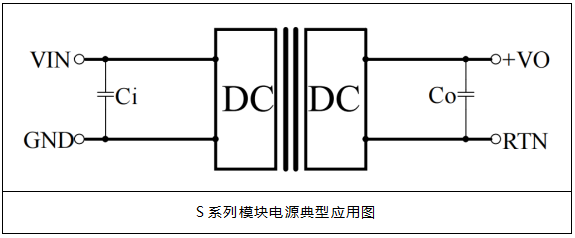

S系列产品应用极为简单,在实际应用中,仅需在输入和输出端口分别加一颗电容即可使用,其典型应用如下图所示。该款产品为非稳压系列产品,在实际应用过程中,如果需要满足稳压功能,可在该款产品,输入或输出增加一个线性稳压器,以提高稳压精度。

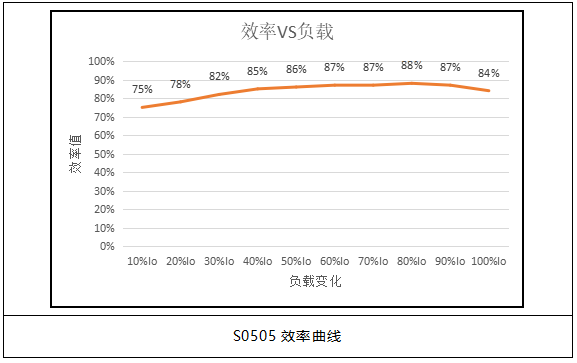

S系列定压产品输入电压分别为3.3V、5V、9V、12V、15V、24V、48V,输出电压分别为3.3V、5V、9V、12V、15V、24V,该系列总计由40款产品组成,效率上,S系列定压产品在国内同类产品中处于领先地位,国内同类产品目前最优效率在85%以内,以82%居多,“西安宽禁带半导体应用研究中心”研发的S系列产品最优效率达88%。

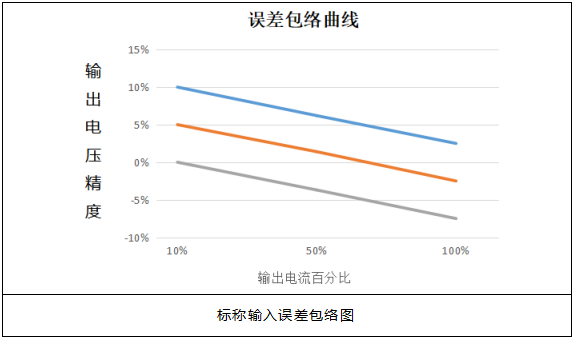

该款产品的电压精度也比较高,满足大多数使用场合对精度的要求。本款产品属于非稳压产品,在部分要求极高的场合,也可通过外围增加器件满足苛刻环境下的精度要求。



“西安宽禁带半导体应用研究中心”本次推出的S系列基于SIP工艺的隔离模块电源性能优异、可靠性高,大大的丰富了其DCDC类产品的产品线,据悉,该中心近期还将推出基于GaN的模块电源产品,以加速GaN器件在模块电源中的应用进程,让我们拭目以待!
