SIP超小体积电源成功发布

时间:2021/4/19 23:21:37浏览次数:5035

近日,“西安宽禁带半导体应用研究中心”基于SIP工艺的超小体积模块电源的成功发布,引起业界的广泛关注。“西安宽禁带半导体应用研究中心”坐落于西安高新区,该研究中心致力于开关电源新拓扑、新封装、新器件、新应用的研究,旨在加速宽禁带产品在开关电源中的应用进程,依靠新器件、新封装、新技术来提升开关电源的功率密度及能效等级。

“西安宽禁带半导体应用研究中心”本次发布的模块电源型号为SW78XX系列,其输入电压范围为5-36V,有3.3V,5V、9V、12V、15V等多种规格的产品,属于非隔离开关型稳压产品,该产品主要客户群体为各类消费、工控、仪表、电力等市场,作为传统线性稳压器78XX的替代,在标称输入条件下,其平均效率可达88%,远远大于传统的线性78XX系列稳压产品,可以极大的降低系统应用的功耗。

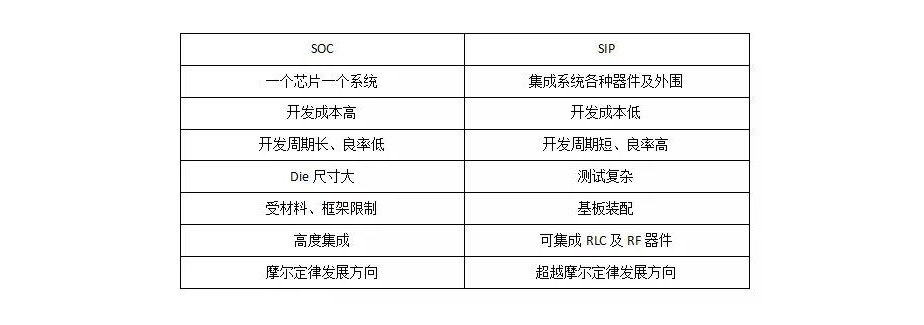

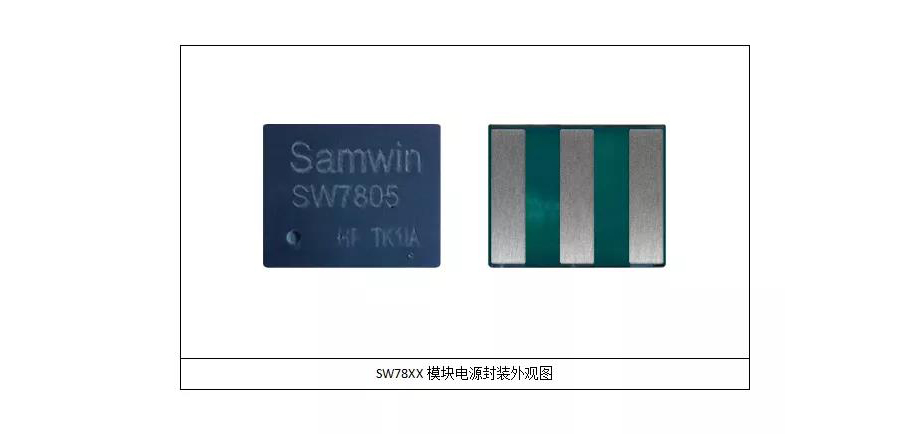

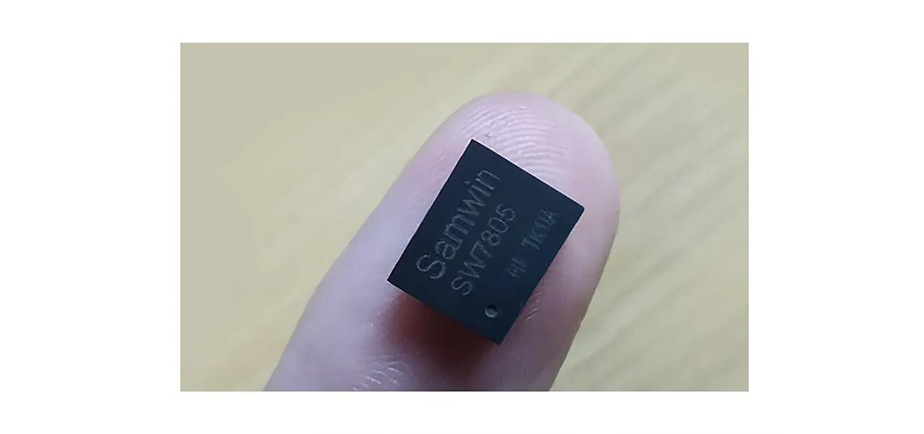

SW78XX系列产品尺寸为9.0*7.0*2.5mm,为业界最小体积的同规格模块电源产品,同时该产品封装为DFN封装,颠覆了大家对模块电源封装形式的认知,外观看起来就是一颗IC。该种小体积外观的实现方式得益于SIP的封装工艺。SOC和SIP均为芯片级常用的封装形式,SOC是从设计角度出发,将系统所需要的功能高度集成在一块芯片上。SIP是从封装角度出发,将具备多个不同功能单元的有源、无源器件组合在一起,实现一定功能的标准封装。“西安宽禁带半导体应用研究中心”将芯片级封装形式移植到开关电源中,在行业内是一种大胆创新。

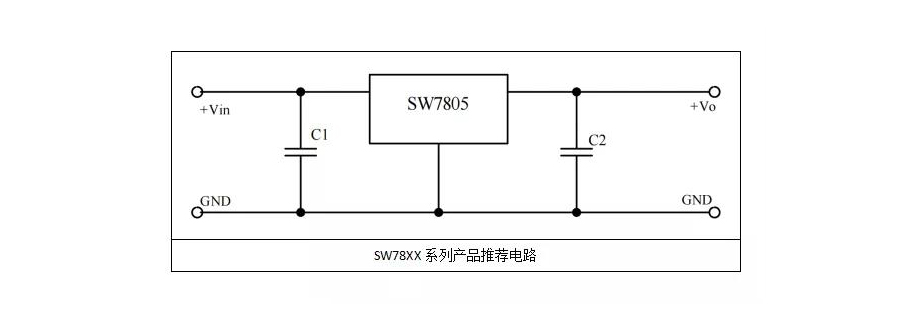

据悉SW78XX系列产品内部使用的IC由西安芯派电子科技有限公司提供,是完全的国内自主IC。SW78XX系列产品的外围应用电路极为简单,其推荐电路外围仅有两颗电容,实际应用时电容要尽量靠近该产品的输入输出端口,电容的大小取决于负载情况。

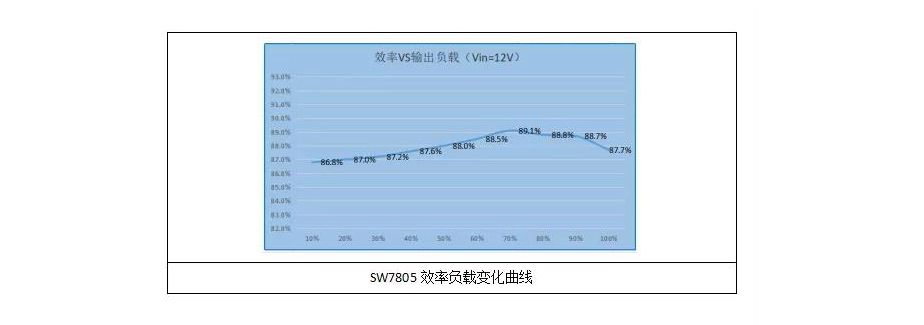

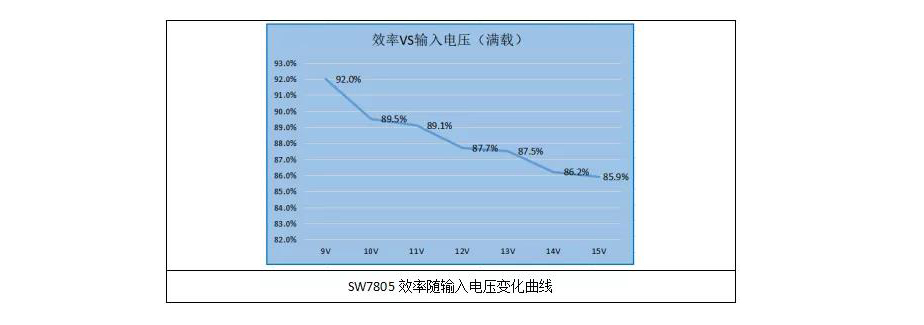

SW78XX系列产品的空载静态消耗电流极低,以SW7805为例,其在8-15V输入电压范围时,静态消耗电流小于50uA,性能极其优秀。其效率一致性也极高,极限最差效率也达到80%以上,远远优于传统的线性78XX系列产品。

西安宽禁带半导体应用研究中心将SIP半导体工艺引入模块电源中,在行业内是一个不小的创新,据悉该中心未来会开展500W以内全系列的SIP封装工艺模块电源的研发,同时会率先在模块电源中使用国产的氮化镓器件,对此我们拭目以待。希望我们国产的宽禁带器件能够早日得到产业化应用,也希望我们国家的电力电子技术越来越强。
